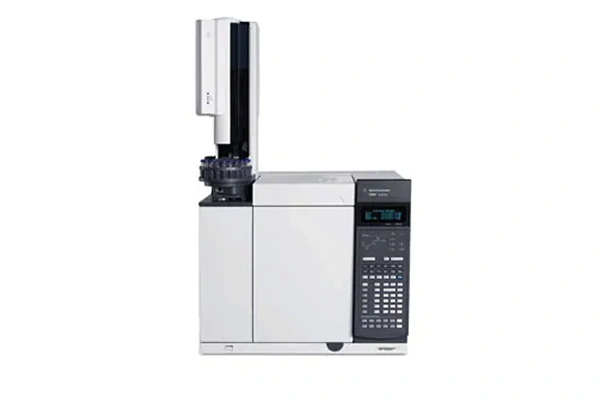

کروماتوگرافی گازی

کروماتوگرافی گازی از جمله زیر مجموعه های تجهیزات آنالیز شیمیایی به شمار می رود که در راستای جداسازی ترکیبات شیمیایی فرار و قابل تبخیر در مخلوط ها مورد استفاده واقع می گردد. یک کروماتوگراف گازی شامل بخش های مختلفی است. مانند: یک لوله نازک و طولانی به نام ستون کروماتوگرافی، یک بخش عبور کننده از داخل ستون که شامل گاز حامل است که میزان فشار و جریان این گاز توسط یک سیستم تنظیم جریان و فشار کنترل می شود و در نهایت شامل یک سیستم شناسایی یا دتکتور است که وظیفه بازشناسی ترکیبات مختلف شیمیایی خارج شده از ستون را ایفاء می نماید.

ستون گاز کروماتوگرافی یک فاز ساکن دارد که توانایی برهمکنش با نمونه هایی را داراست که به داخل ستون تزریق می شوند و بعنوان فاز متحرک شناخته می شوند و سبب جداسازی آن ها از یکدیگر می گردد. اصول اولیه این کار بر حسب میزان برهمکنش نمونه یا فاز متحرک با فاز ساکن داخل ستون کروماتوگرافی پابرجاست. بدین صورت که هر نمونه ای که با فاز ساکن بیشترین برهمکنش را داشته باشد، زمان بیشتری داخل ستون می ماند و برعکس آن نیز امکان پذیر است. و بر همین اساس نمونه ها با سرعت های متفاوتی از داخل ستون عبور می کنند و در پایان با زمان های متفاوتی از ستون خارج می شوند؛ لذا مخلوط مواد شیمیایی از یکدیگر جدا می شود.

بخش های مختلف کروماتوگرافی گازی GC

محفظه تزریق

محفظه تزریق کروماتوگرافی گازی شامل: یک محفظه و دو راه ورود و خروج نمونه به داخل این محفظه می باشد. دمای محفظه قابل کنترل است و می توان توسط نرم افزار، دمای آن را به میزان دلخواه و مناسب با کار تنظیم نمود. همچنین این بخش دارای یک سیستم تنظیم فشار و جریان گاز به داخل محفظه هست که توانایی تنظیم میزان عبور گاز حامل و فشار آن را در داخل این محفظه را دارد. این محفظه تزریق یک محل اتصال به ستون کروماتوگرافی نیز دارد که امکان عبور نمونه تزریق شده از این محفظه و ورود آن به داخل ستون کروماتوگرافی را فراهم می سازد. در انواع مدل های گاز کروماتوگرافی امکان تنظیم دو نوع دیگر از عبور گاز حامل وجود دارد جریان گاز split و جریان گاز septum purgeکه هر کدام از آن ها وظایف و کارکردهای خاص خود را دارند. جریان گاز split نسبت ورود نمونه به داخل ستون و خروج آن بدون ورود به ستون در کروماتوگراف گازی را تنظیم می سازد و در شرایطی مورد کاربرد قرار می گیرد که نمونه غلیظ باشد و کاربر درصدد آن باشد که از حجم نمونه تزریق شده، مقدار کمتری وارد ستون شود و بقیه حجم تزریق شده وارد ستون نشود.

انواع مختلف محفظه های تزریق

محفظه های تزریق on-column یا محفظه تزریق مستقیم به داخل ستون

محفظه تزریق PTV یا محفظه تزریق قابل برنامه ریزی دما در راستای تزریق حجم های بالا از نمونه تا حجمی حدود 250 میکرولیتر

محفظه تزریق های با قابلیت تغییر گاز

ستون کروماتوگرافی گاز کروماتوگراف GC

معمولا در کروماتوگرافی گازی از ستون های مویین استفاده می شود. این ستون ها در دسته های مختلف و با فاز ساکن های بسیار متنوع در بازار وجود دارند و بر حسب مواد قابل استفاده برای جداسازی، انتخاب می گردند. چرا که انتخاب ستون مناسب بر حسب زمینه کاری یکی از اساسی ترین مهارت های کاربران محصولات کروماتوگرافی گازی به حساب می آید.

دتکتور گاز کروماتوگرافی GC

دتکتور FID یا دتکتور یونیزه کننده شعله ای و دتکتور های TCD یا دتکتور هدایت گرمایی از رایج ترین دتکتورهای مورد کاربست در محصولات گاز کروماتوگرافی GC به حساب می آیند. که هر کدام شیوه عمل متفاوتی دارند. دتکتورهای FID و TCD به گستره وسیعی از مواد حساس بوده و برای بازشناسی طیف گسترده ای از مواد مورد استفاده واقع می گردند. دتکتور TCD یک دتکتور جنرال به شمار می آید که برای بازشناسی همه مواد قابل استفاده است. دتکتور FID به عنوان یک دتکتور مناسب برای هیدروکربن ها شناخته می شود و در مقایسه با TCD حساس تر است. با این وجود این دتکتور قابلیت شناسایی آب را ندارد. ولی در عین حال می توان گفت هر دو دتکتور بسیار قوی و کارآمد هستند. البته باید این نکته را در نظر گرفت که دتکتور TCD بر خلاف  دتکتور FID نمونه را تخریب نمی کند در حالیکه FID پس از تخریب رو به شناسایی نمونه می آورد.

دتکتورهای بسیار زیاد دیگری در این دستگاه مورد کاربست واقع می شوند. از جمله: دتکتورهای AFD، AFID، NPD، CCD، DID که هر کدام دارای خصوصیاتی هستند.

قابلیت کوپل شدن محصولات کروماتوگرافی گازی GC با سایر تجهیزات شناسایی این امکان را فراهم می سازد تا نمونه های جدا شده یک کروماتوگراف گازی، توسط سیستم های اسپکتروسکوپی دیگر نیز بازشناسی شوند. به عنوان مثال: کوپل گاز کروماتوگراف با FT-IR یا کوپل گاز کروماتوگرافی GC با دستگاه mass از همدیگر شناسایی می گردند و همچنین این محصولات با سایر اسپکتروسکوپی ها قابلیت استفاده از محصولات کروماتوگرافی گازی را روز به روز بیشتر و پرکاربرد تر می سازد.

خدمات ارائه شده کیمیا طیف سنج

نانو ابزار خدمات ارزنده ای را در این زمینه ارزانی می دارد. از جمله:

سرویس های ماهانه و سالانه محصولات کروماتوگرافی گازی که بسیار لازم و ضروری است و خود شامل تعویض بخش های مختلف محفظه تزریق می باشد.

تریتمنت ستون کروماتوگرافی گاز کروماتوگراف بعد از استفاده برای جداسازی مواد سنگین و با جرم مولکولی بالا

نصب، راه اندازی و آموزش انواع محصولات کروماتوگراف گازی بر اساس نیاز کاربر

تأمین انواع ستون های کروماتوگرافی گازی مورد نیاز بر اساس زمینه کاری محققین و کاربران

تأمین انواع سرنگ های تزریق نمونه به کروماتوگرافی گازی از قبیل سرنگ برای نمونه های مایع و گازی مانند سرنگ های gas tight

تعمیر اینکروماتوگراف، سرویس و تأمین قطعات کلیدی مانند انواع دتکتورهای مورد استفاده در  این محصولات مانند دتکتور FID، TCD، NPD و…

تأمین گاز حامل و تأمین و تعمیر هیدروژن ژنراتور مورد استفاده در این محصولات

تأمین قطعات جانبی مانند ستون مولکولار سیوینگ برای خالص سازی و رطوبت گیری از گازهای ورودی به سیستم گاز کروماتوگرافی

کالیبراسیون

خدمات کالیبراسیون، سرویس و نگهداری سالیانه انواع محصولات کروماتوگرافی گاز

تعمیر تخصصی کروماتوگرافی گازی.
